Prehliadky
oceľových
konštrukcií

V prípade, že ste vlastník alebo prevádzkovateľ oceľovej konštrukcie, máte povinnosť podľa stavebného zákona č. 25/2025 Z. z. pri jej užívaní stavbu trvalo udržiavať – § 45.

Dokladom o údržbe oceľových konštrukcií sú pravidelné prehliadky oceľových konštrukcií podľa „ČSN 73 2604 – Ocelové konstrukce – Kontrola a údržba ocelových konstrukcí pozemních a inženýrských staveb“, vykonávané v pravidelných intervaloch stanovených podľa typu konštrukcie, spôsobu jej využívania a prevádzkových podmienok (kalkulačka). Pravidelné prehliadky poskytujú vlastníkovi alebo prevádzkovateľovi prehľad o technickom stave konštrukcie a umožňujú včas identifikovať poruchy, poškodenia alebo degradačné procesy. Tým sa predchádza vzniku negatívnych udalostí, ako sú prevádzkové odstávky, mimoriadne havárie a v krajnom prípade aj ohrozenie zdravia alebo života osôb.

Prehliadky sa vykonávajú podľa overenej a dlhodobo používanej normy ČSN 73 2604, ktorá sa v praxi uplatňuje aj na území Slovenskej republiky. Dôvodom je skutočnosť, že slovenské technické normy v súčasnosti neobsahujú samostatnú normu pravidelných prehliadok a údržby oceľových konštrukcií v celom rozsahu ich životnosti. Zároveň sa prehliadky vykonávajú v súlade s príslušnými slovenskými technickými normami, najmä: STN ISO 13 822 – Zásady navrhovania a hodnotenie existujúcich konštrukcií či STN 73 2605 a STN 73 2612.

Ďalšie povinnosti prevádzkovateľa, ktoré vyplývajú zo stavebného zákona:

CIELE PREHLIADKY OCEĽOVEJ KONŠTRUKCIE

1. Kontrola geometrického tvaru konštrukcie, jej polohy a úplnosti, lokálnych a globálnych deformácií a kmitania konštrukcie
2. Kontrola dokumentácie oceľovej konštrukcie
   1. dokumentácia na realizáciu stavby a dokumentácia skutočného vyhotovenia
   2. výrobno-technická dokumentácia a ďalšia dokumentácia oceľovej konštrukcie
   3. náhradná dokumentácia
   4. prevádzková dokumentácia
   5. záznamy o vykonaných prehliadkach
   6. predpis na kontrolu a údržbu
   7. prevádzkový a manipulačný poriadok
3. Kontrola zváraných a skrutkových spojov
4. Kontrola výskytu trhlín a únavových trhlín pri dynamicky namáhaných konštrukciách
5. Kontrola kotvenia konštrukcie

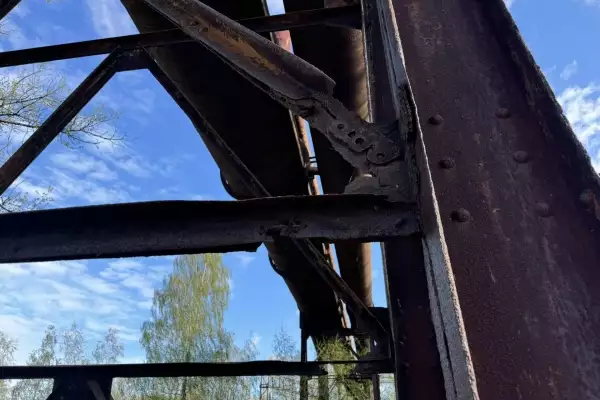

6. Kontrola povrchovej protikoróznej ochrany a výskytu korózie

DRUHY PREHLIADEK DLE ČSN 73 2604

1. VÝCHODISKOVÁ PREHLIADKA
   Východisková prehliadka sa vykonáva v rámci preberania novej konštrukcie alebo pri starších konštrukciách, kde nie je k dispozícii záznam s výsledkami východiskovej prehliadky alebo kde neexistuje riadna prevádzková dokumentácia.
   Východisková prehliadka zahŕňa kontrolu podľa bodov 6.1.2 a 6.2.2. Kontroluje sa najmä súlad konštrukcie s dokumentáciou, úplnosť konštrukcie, kvalita zváraných a skrutkových, nitovaných a čapových spojov a stav protikoróznej ochrany.
   Prehliadka ďalej zahŕňa kontroly požadované v projektovej dokumentácii, prípadne v predpise na kontrolu a údržbu.
   6.1.2 – Kontrola úplnosti a správnosti dokumentácie

   Kontrola dokumentácie spočíva v posúdení, či dokumentácia obsahuje všetky potrebné dokumenty týkajúce sa konštrukcie. Overuje sa, či je k dispozícii dokumentácia minimálne v rozsahu náhradnej dokumentácie.

   Ďalej sa kontroluje, či je dokumentácia spracovaná podľa noriem a predpisov platných v čase návrhu a realizácie konštrukcie.

   Pri konštrukciách zaradených do triedy následkov CC3, pri stožiaroch triedy spoľahlivosti 3 a v prípade pochybností sa v primeranom rozsahu vykoná aj kontrola vecnej správnosti dokumentácie a kontrola súladu dielenskej dokumentácie.

   6.2.2. – Kontrola súladu skutočného stavu konštrukcie a zaťaženia s dokumentáciou

   Kontrola skutočného stavu konštrukcie sa vykonáva na základe dokumentácie overenej podľa bodu 6.1.2. Kontroluje sa najmä geometrický tvar, poloha a úplnosť konštrukcie, rozmery, detaily a pôsobiace stále zaťaženia.

   Ak z dokumentácie podľa bodu 5.2 nie sú dostatočne zrejmé mechanické vlastnosti použitého materiálu, tieto vlastnosti sa overia.

   Ďalej sa konštrukcia posudzuje z hľadiska použiteľnosti, príslušenstva a bezpečnostných prvkov (schodiská, rebríky, zábradlia, kotviace body, vedenia pre zachytávače pádu a pod.) a z hľadiska súladu protikoróznej ochrany s dokumentáciou.

2. BEŽNÁ PREHLIADKA
   V rámci bežnej prehliadky sa vykonáva kontrola podľa bodu 6.2.2 v nadväznosti na predchádzajúce prehliadky. Pri tejto kontrole sa nosná konštrukcia spolu s príslušenstvom kontroluje vizuálne, prípadne sa pri nej použijú jednoduché nástroje. Súčasťou bežnej prehliadky je aj kontrola podľa bodu 6.2.7.

   Kontroluje sa najmä:
   • či konštrukcia nevykazuje nadmerné deformácie, zvýšenú hlučnosť alebo kmitanie počas prevádzky; v prípade pochybností sa zameria geometrický tvar konštrukcie a výsledky sa porovnajú s údajmi z východiskovej prehliadky a/alebo sa vykoná meranie dynamickej odozvy konštrukcie
   • kotvenie konštrukcie
   • či nedošlo k poškodeniu prvkov a detailov konštrukcie,
   • skrutkové, čapové, nitované a zvárané spoje (vizuálna kontrola)
   • stav protikoróznej ochrany
   • či nedošlo k významnému koróznemu poškodeniu konštrukcie
   • a pod…
   6.2.7 – Prehliadka použiteľnosti

   Ide o prehliadku konštrukcií súvisiacu s ich prevádzkou a zahŕňajúcu kontrolu deformácií a kmitania, ako aj prehliadku príslušenstva a bezpečnostných prvkov (tribúny, schodiská, rebríky, zábradlia, kotviace body, vedenia pre zachytávače pádu).

3. PODROBNÁ PREHLIADKA
   V rámci podrobnej prehliadky sa spolu s úkonmi podľa bodu 6.2.4 (běžná prohlídka) vykonáva aj kontrola dokumentácie podľa bodu 6.1.2. Ďalej sa zameriava geometrický tvar konštrukcie a merajú prípadné korózne úbytky. Pri dynamicky namáhaných konštrukciách sa vykonáva defektoskopická kontrola zvarov a detailov určených v predpise na kontrolu a údržbu alebo odporúčaných na základe statického prepočtu alebo odborného posudku.
4. MIMORIADNA PREHLIADKA
   Mimoriadna prehliadka sa vykonáva v prípade závažných zistení pri pravidelnej (bežnej alebo podrobnej) prehliadke, prípadne po mimoriadnej udalosti, ktorá mohla spôsobiť poškodenie konštrukcie. Ide najmä o udalosti, ako sú požiar, výbuch, úder blesku, pád bremena na konštrukciu, náraz dopravného prostriedku, poškodenie vandalizmom, teroristický čin, povodeň alebo zaplavenie, lavína, zosuv pôdy, technické alebo prírodné seizmické udalosti, preťaženie snehom alebo ľadom, pokles v dôsledku banskej činnosti, krasových javov a pod. Pri vysokých alebo štíhlych konštrukciách sa mimoriadna prehliadka vykonáva aj po mimoriadnom zaťažení vetrom a pri zistení rezonančného kmitania alebo iných prejavov aerodynamickej alebo aeroelastickej nestability.

INTERVALY PREHLIADOK

Norma ČSN 73 2604 stanovuje intervaly prehliadok podľa triedy následkov:

• Pre konštrukcie v triede následkov CC2 a CC1 sa bežná prehliadka vykonáva raz za 5 rokov; podrobná prehliadka sa vykonáva na základe odporúčania bežnej alebo mimoriadnej prehliadky, najmenej raz za 10 rokov.
• Pre konštrukcie v triede následkov CC3 a pre dynamicky namáhané konštrukcie sa bežná prehliadka vykonáva raz ročne, podrobná prehliadka raz za 5 rokov.
• Konštrukcie pohyblivých tribún sa kontrolujú najmenej trikrát ročne.
• Pri stožiaroch a komínoch sa bežná prehliadka vykonáva po jednom roku prevádzky a ďalej najneskôr do 3 rokov od poslednej prehliadky. Podrobná prehliadka sa vykonáva raz za 5 rokov.

Pripravili sme kalkulačku, ktorá vám pomôže zaradiť vašu konštrukciu do príslušnej triedy následkov a stanoviť potrebné intervaly prehliadok.

HODNOTENIE KONŠTRUKCIE

Norma ČSN 73 2604 nepredpisuje konkrétne slovné hodnotenie stavu konštrukcie. Preto je pri hodnotení stavebno-technického stavu možné analogicky použiť hodnotenie prevzaté z normy ČSN 73 6221 – Prohlídky mostů pozemních komunikací.

HODNOTENIE PREVÁDZKYSCHOPNOSTI PODĽA ČSN ISO 13 822

Konštrukcie navrhnuté a realizované podľa skôr platných noriem alebo v prípadoch, že sa normy nepoužili, konštrukcie navrhnuté a realizované na základe osvedčených stavebných postupov, možno považovať za prevádzkyschopné pre budúce používanie za predpokladu, že:

• dôkladná prehliadka neodhalí žiadne známky významného poškodenia, preťaženia, degradácie alebo pretvorenia,
• počas dostatočne dlhého časového obdobia konštrukcia vykazuje uspokojivú spôsobilosť z hľadiska výskytu poškodenia, preťaženia, degradácie, pretvorenia alebo kmitania,
• nedôjde k zmenám v konštrukcii alebo spôsobe jej využívania, ktoré by mohli významne zmeniť zaťaženie vrátane zaťaženia vplyvmi prostredia, pôsobiaceho na konštrukciu alebo jej časti,
• očakávaný proces degradácie, stanovený s prihliadnutím na súčasný stav konštrukcie a plánovanú údržbu, významne neohrozuje trvanlivosť konštrukcie.

OPRÁVNENIA NA VYKONÁVANIE PREHLIADOK

Prehliadky vykonávajú osoby s primeranou kvalifikáciou pre príslušný druh kontrolného úkonu, s absolvovaným školením bezpečnosti a ochrany zdravia pri práci a s preukázateľne vyhovujúcim zdravotným stavom na tento účel. V prípade nedeštruktívnych kontrol zvarov sa vyžaduje kvalifikácia osôb v súlade s ČSN EN 1090-2+A1.

Kontrolu dokumentácie, odborné posudky a statické prepočty môže vykonávať osoba s rovnakým oprávnením, aké sa vyžaduje na navrhovanie konštrukcií podľa príslušných právnych predpisov, ako aj ďalšie osoby na to oprávnené osobitnými predpismi (napr. súdni znalci a pod.).
